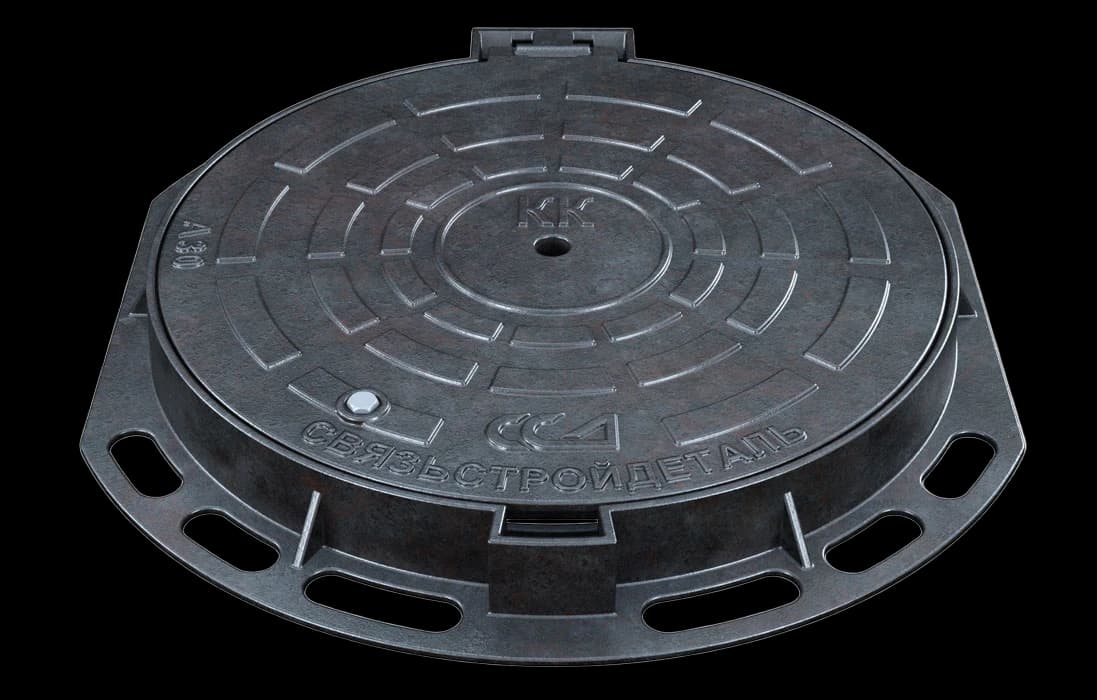

Устройство запорное люка легкого УЗЛ-Л ССД

Патент на полезную модель № 2358064

Предназначено для предотвращения несанкционированного проникновения внутрь камеры колодца, а также обеспечения доступа для проведения монтажных, инспекционных и ремонтных работ в нем. Устанавливается на горловины кабельных колодцев Городских Телефонных Сетей (ГТС), расположенных в зонах зелёных насаждений и пешеходных дорожках. Данное решение целесообразно использовать при новом строительстве, или при полной замене люка.

С помощью запорного механизма, в устройстве УЗЛ-Л, верхняя чугунная крышка люка и нижняя стальная надёжно стягиваются между собой. При этом нижняя крышка с задвижкой, продетой в паз обечайки люка, является «якорем», который удерживает всю конструкцию от вскрытия.

В устройстве УЗЛ-Л корпус люка с установленными верхней чугунной и нижней стальной крышками, в рабочем положении, скрепляются между собой резьбовым соединением при помощи специального ключа. В чугунной крышке предусмотрено отверстие, в которое неподвижным образом установлена проходная втулка с наружной резьбой. Нижняя стальная крышка оснащена задвижкой для её фиксации к корпусу люка, и подъёмной гайкой, соосно располагающейся с отверстием на крышке люка. При помощи специального ключа гайка навинчивается до упора на втулку, тем самым обеспечивая запирание верхней чугунной крышки к корпусу люка.

Люк изготовлен из серого чугуна марки СЧ-20, в соответствии с ГОСТ 8591-76 — «Люки для кабельных колодцев телефонной канализации», а также ГОСТ 3634-2019 — «Люки смотровых колодцев и дождеприемники ливнесточных колодцев» (европейский стандарт EN 124-1994).

Гарантийный срок эксплуатации – 1 год.
