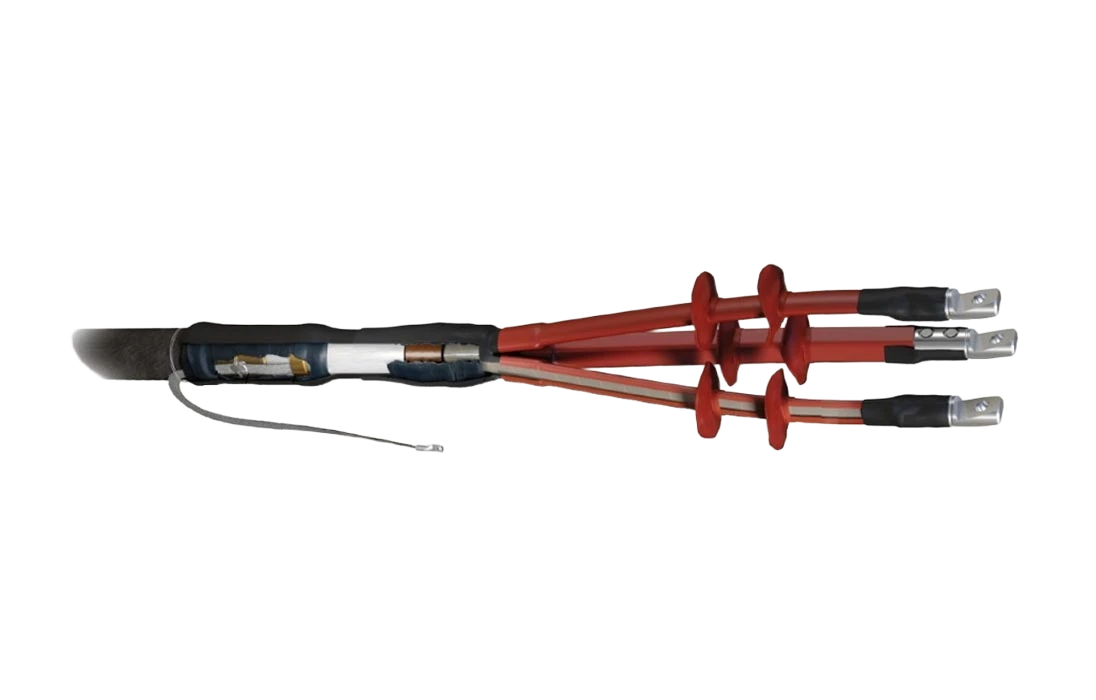

Муфта 3 КНТп-10 (25-50) с наконечниками ЗЭТА zeta21418

Предназначены для оконцевания 3-x жильных силовых кабелей с бумажной пропитанной изоляцией на напряжение до 10кВ и устанавливаются на открытом воздухе, в том числе в качестве мачтовых.

Концевая муфта КНТп состоит в основном из термоусаживаемых частей (трубок разного диаметра), манжет и перчатки, являющихся маслостойкими, а также стойкими к температурным колебаниям.

Перчатка состоит из изолирующего термоусаживаемого материала. На внутренней поверхности термоусаживаемой перчатки нанесен термоплавкий клей-герметик, обеспечивающий высокую степень адгезии. Также в состав комплектующих концевой термоусаживаемой муфты входят жильные изоляторы, стойкие к воздействию окружающей среды и токам утечки.

Все термоусаживаемые материалы после усадки хранят свои механические свойства и достаточную электрическую прочность, не менее 20 кВ/мм.

Особенности конструкции:
• применение специального маслостойкого герметика со свойствами выравнивания напряженности электрического поля обеспечивает надежную герметизацию корня разделки кабеля и максимально снижает риск пробоя;
• слой термоплавкого клея, нанесенный на внутренние поверхности термоусаживаемых элементов, позволяет добиться полной герметизации муфты;
• жильные изоляторы-«юбки», входящие в комплекты муфты, обеспечивают наличие «сухих» зон и увеличивают длину пути токов утечки по поверхности изоляции;
• применение маслоотделитеьной и антитрекинговой трубки значительно увеличивает надежность муфты;
• по желанию заказчика поставляется в двух видах:

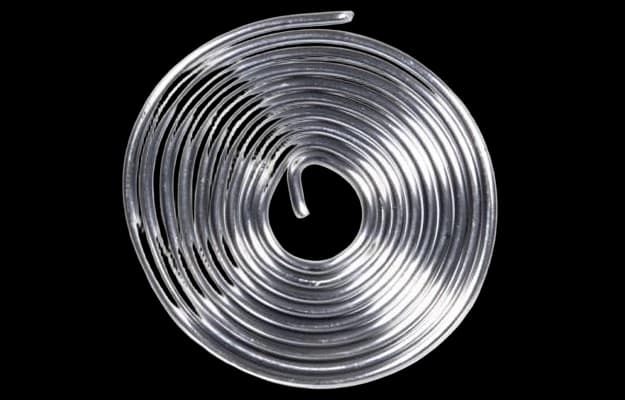

— c материалами для паяного присоединения провода заземления;
— с непаяным комплектом заземления (пружинка,терка).
