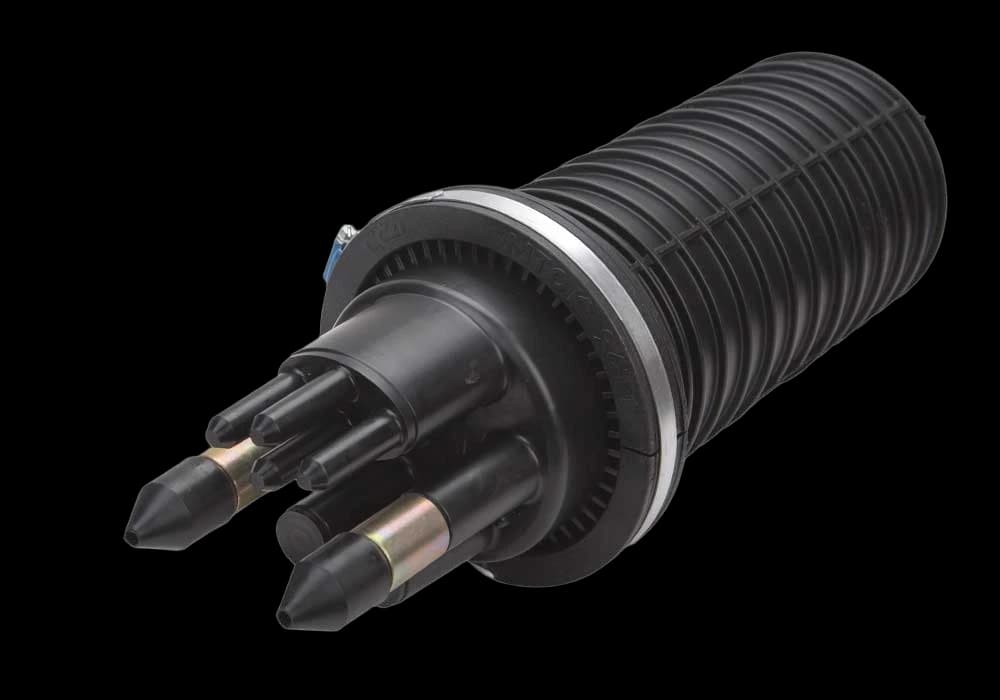

Муфта МТОК-М6/144-1КТ3645-К-44 ССД

Предназначена для монтажа бронированного оптического кабеля, прокладываемого в грунтах всех категорий, а также при переходе через неглубокие реки, озера и болота. В муфте используются специальные кабельные вводы, благодаря которым достигается очень высокая степень удержания кабеля в оголовнике, требуемая отраслевыми нормами.

Корпус с оголовником герметизируется механическим способом при помощи армированного пластикового хомута и эластичной кольцевой прокладки. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

Ввод, крепление ЦСЭ и герметизация вводов кабелей осуществляется с помощью специальных кабельных вводов, благодаря которым обеспечиваются уникальные характеристики и возможности:
- надежная фиксация бронированного кабеля (не менее 20% от МДРН кабеля);
- защита от скручивания бронированных ОК в процессе эксплуатации;
- наличие электрического контакта брони ОК с корпусом специального ввода (штуцера);
- возможность изолирования или соединения брони всех ОК непосредственно в муфте;
- обеспечение продольной герметизации вводимых ОК;
- возможность вывода от брони каждого ОК провода заземления (КИП).

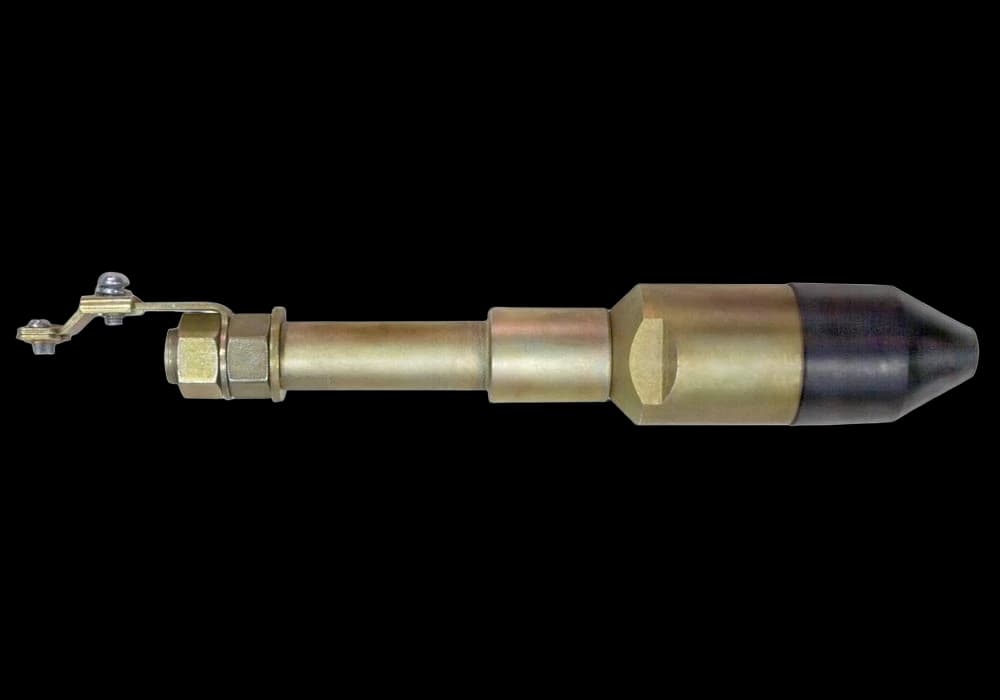

Муфта МТОК-M6 поставляется в комплекте с двумя специальными вводами №4 или №5. Также имеется вариант комплекта муфты с одним вводом №4 и одним вводом №5. В случае необходимости ввода третьего кабеля в муфту дополнительно приобретается специальный ввод, с учетом конструкции оптического кабеля.

Муфта обеспечивает ввод проводов заземления (КИП) через специальные малые патрубки. Герметизация проводов заземления осуществляется с помощью термоусаживаемых трубок ТУТ.

В случае установки муфты в котлованах в качестве дополнительной механической и грязевой защиты дополнительно рекомендуется использовать защитные муфты МЧЗ или МПЗ, в зависимости от типа грунта. Для установки муфты в колодцах кабельной канализации или помещениях ввода кабелей дополнительно необходимо приобретать «Кронштейн для установки тупиковых муфт в колодцах».
